GFM8-2全自动型干粉灌装机
来源：鸿源机械 作者：鸿源 时间：2014-05-10 11:03:23

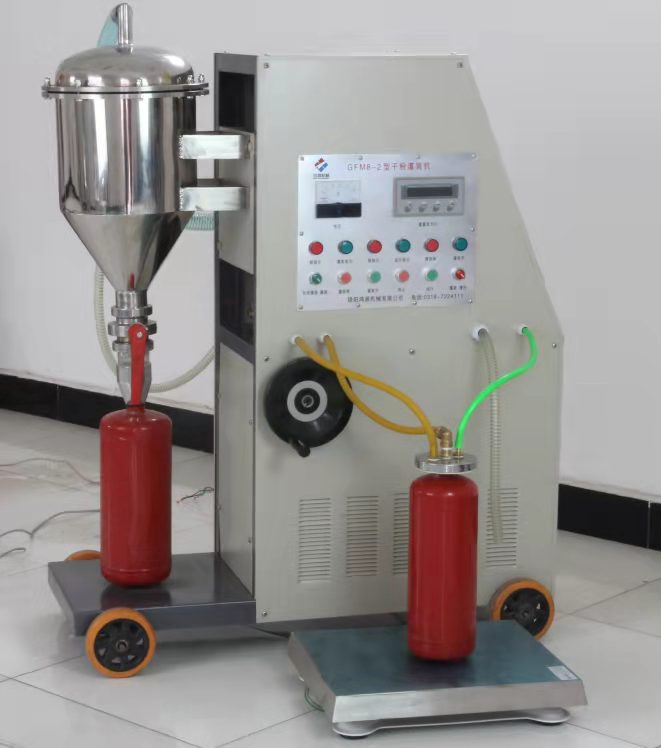

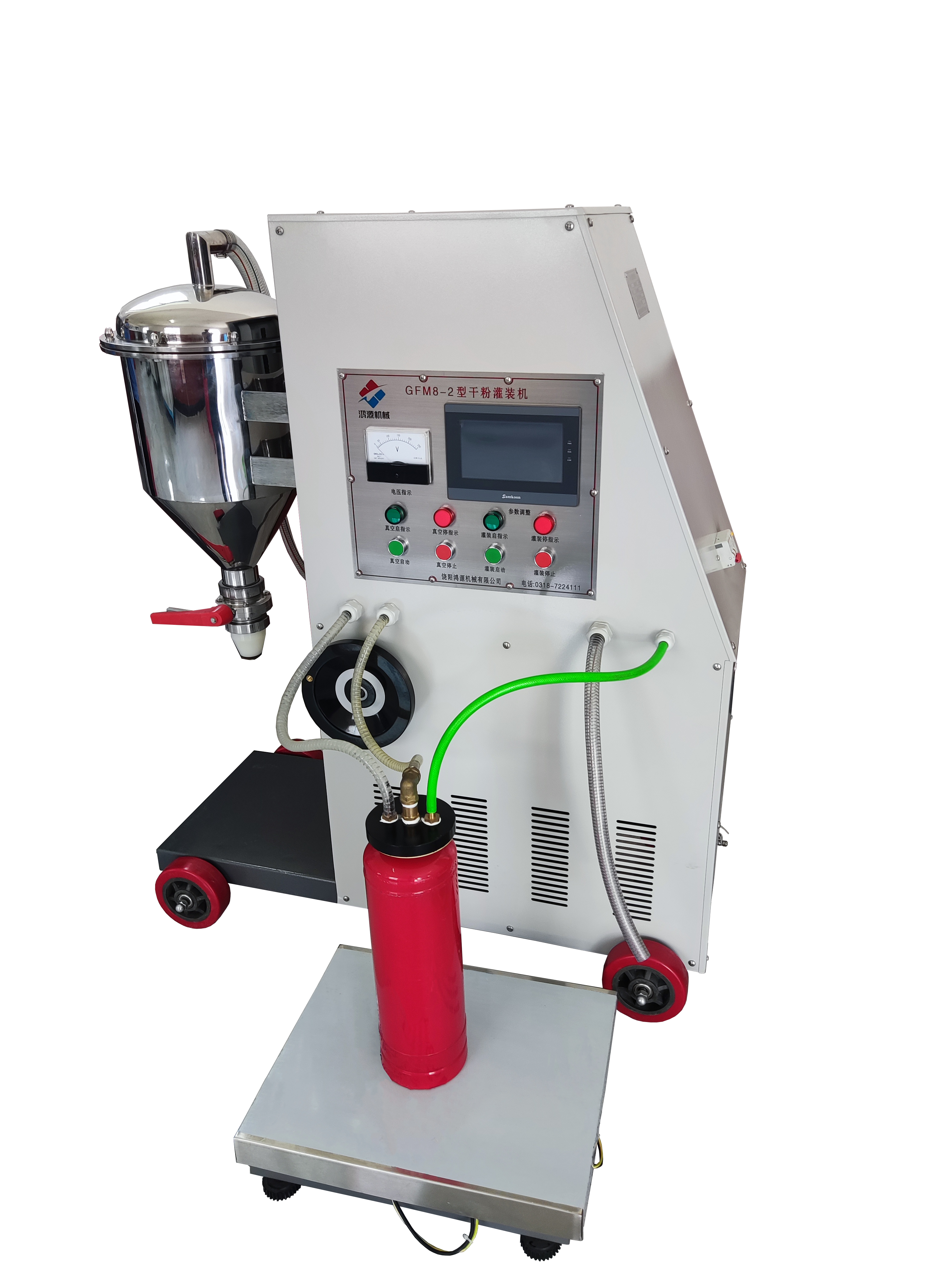

GFM8-2全自动型干粉灌装机
GFM8-2全自动型干粉灌装机|干粉灌装机|消防灌装设备|灭火器维修设备|灭火器年检设备
干粉灌装机
申请号/专利号： 01275908
本实用新型所述的干粉灌装机，包括真空泵、灌装装置，控制装置。所述灌装装置包括一次灌装装置和二次灌装装置，所述一次灌装装置具有上盘、下盘、密封垫和进粉管，密封垫固定在下盘上，下盘固定在上盘上。所述二次灌装装置具有过滤箱，过滤器和具有下粉嘴的手动开关。该干粉灌装机结构简单，装填计量准确，由于具有二次装填，能对过滤器进行清理，使之能耗低，无粉层进入大气，对空气无污染，同时节约了装填物，使其成本降低，本机体积小、重量轻、操作简单、适用各种干粉的装填，特别适用于干粉灭火器的粉装灌。
| 申请日： | 2001年12月05日 |
| 公开日： | |
| 授权公告日： | 2002年09月04日 |
| 申请人/专利权人： | 郭温贤 |
| 申请人地址： | 河北省饶阳县县城内小北街21号 |
| 发明设计人： | 郭温贤 |
| 专利代理机构： | 北京双收专利事务所 |
| 代理人： | 陈永庆 |
| 专利类型： | 实用新型专利 |
| 分类号： | B65B1/16;B65B1/28 |
机型描述
GFM型干粉灌装机是我公司参照国内外粉类灌装机的优点结合实际灌装的特点，开发设计的新产品采用
了真空射流技术，将干粉快速吸入被装筒体，配备高精度的T3806型称重显示仪及MP-T型打印机。使其
灌装具备了自动化计量化同时利用真空所产生的负压对过滤器上的残余粉尘进行清除。本机集电子电器
机械于一体，从而减轻了劳动强度改善了工作环境具有体积小、重量轻、能耗低、移动方便、操作简
单、使用寿命长等特点，特别适用于干粉灭火器的粉灌装，也是其它粉类灌装行业的理想设备。
主要技术参数
体积：长×宽×高(1130mmх520mmх1350mm)
重量：200kg
电压：AC220V 50Hz
功率：1.5Kw
灌装精度：1kg≦±0.015
灌装速度：6-12kg/min
GFM型干粉灌装机选用了1.5千瓦、Y系列电机作为动力，拖动2X型真空泵，它既能满足各种粉灭火器的
灌装，又能把旧灭火器筒内的干粉吸出。具适合生产厂家连续灌装和维修厂家操作灌装两种灌装方
式。 本机配有两根吸粉管，灌装过程中，粉由吸粉管，经灌装端盖灌入筒体，当旧灭火器筒内的粉需吸
出 时，应把吸粉管放入旧灭火器筒内，将灌装端盖处吸粉管调换成吸粉管。旧粉被吸出。(对旧灭火器内
已 失效的干粉不能吸出)
操作使用：
1、连接管路
首先将本机吸粉管与仓库的圆锥型储粉桶连接好，(储粉桶锥度一般为3：2，用户可根据生产量自定储粉
桶的大小)再检查各连接管是否有松动。
2、保护装置
连接好干粉机的保护接线。称台接地线是为了消除静电而设置的。由于干粉灌装过程中产生静电，且对
称台传感器及显示仪干扰，所以必须接地。接地装置是连接电器与大地的过渡装置，称台接地线与埋入
地下的金属导体或导体组连接，接地电阻值不应大于4欧姆。此装置用于称台及显示仪消除静电干扰，经
多次实验是比较有效的一种方法。
3、安装电源
接通电源，本机采用单相两线制供电。若经漏电保护器接出的电源，单相两线必须经同一个漏电保护器
输出。试机先点动几次【运行】按钮，查看真空泵电机是否按机体所标箭头方向旋转，然后把电机与真
空泵传动三解带上好(由于出厂前已将三角带卸下，电机必须按箭头方向转动)。把灭火器筒体放在机体
台面上，筒体上口和下粉口对接好，不得漏气，过滤器总成阀门打开，手动吸气阀门。
1、开启重量显示仪
按重量显示仪【开机/关机】键(图5-10)在称台上不放任何物体时，重量显示仪进入自检状态，此时仪表
依次显示“-35-”、“3806-CE”、“UT-3.63”、“2002-10”、“1234567”、“-------”、“dc×××”稍等
片 刻，就出现“0.000”，表示电子称自动归零，(注意仪表归零前，不要按仪表上的任何键位，以免造成
仪 表程序混乱)。然后设置所需重量参数。 2、设置参数 具体操作步骤：按【净/毛/设置】键(图5-3)，显
示仪显示“------”，按[↑↓/峰值]键(图5-4)，显示仪显示 “d××××××”，然后按【净/毛/设置】键(图5-3)，
显示仪显示“t××××××”，继续按【净/毛/设置】键(图5- 3)，显示仪显示“c××××××”，继续按【净/毛/设
置】键(图5-3)，显示仪显示“p××××××”。当显示仪显示 “L××××××”时，若显示的数值与所需的数值不
同时，则需要重新输入。首先，连续按【↑↓/峰值】键(图5- 4)，直到将显示仪上原显示的数值清除到
“0.000”为止。此时末位数会自动循环显示“0-9”十个数字，再 把所需的重量值输入即可。其方法为：
例如灌装4千克的干粉时，应把“L”数值设定为“3.850”，当末位 数显示“3”时，迅速按键【↑↓/峰值】
键(图5-4)确认，当末位数显示“8”时，迅速按【↑↓/峰值】键(图5-4) 确认，当当末位数显示“5”时，迅速
按【↑↓/峰值】键(图5-4)确认，当末位数显示“0”时，迅速按【↑↓/峰 值】键(图5-3)，此时重量显示仪显
示为“H××××××”，此数值出厂前已编定好，不需另输入数值(注H数值 必须大于L数值，如果H数值小于L
数值时，会出现所需重量不能自动停止，应按照输入L数值的办法，输 入H数值)最后再按一次【净/毛/设
置】键(图5-3)。本机具有记忆功能，灌装重量干粉时，不需重新设定。 (以上××××××均为任意数)。 7、
去皮 将被装筒体(图1-20)放在电子称台(图1-23)上，放好灌装端盖(图1-16)，当显示仪【稳定Ο】指示灯
亮时， 按【置零】键(图5-9)或【去皮】键(图5-8)，显示仪显示“0.000”，则完成去皮。 8、连续灌装 本
机具有连续灌装、操作灌装两种灌装方式。连续灌装时，把钮子开关(图5-12)扭至【自动灌装】位
置， 进入连续灌装状态，按【运行】(图5-20)按钮，真空泵开始工作，粉通过吸粉管(图1-15)或(图1-13)
吸入 被装筒体内，当灌装到设定重量值时，灌装自动停止，过滤器自动清洗，灌装停止3-5秒后，灌装又
会自 动开始，形成连续灌装。(用户可根据更换筒体所需时间不同，自选调整灌装停止时间。调整办法：
打开 盖共有3个时间继电器，调整左1设定时间继电器图1-9即可，右旋时间增加，左旋时间减少)，如在
灌装 过程中，需中断灌装，把【扭子开关】(图5-22)扭至中间位置即可，若要泵停机，按【停止】按钮
(图5- 18)即可。 9、操作灌装 操作灌装时，把钮子开关(图5-12)扭至【灌装】位置，按【运行】按钮(图5-
20)，真空泵开始工作。然后 按【灌装开】按钮(图5-16)，粉通过吸粉管(图1-15)或(图1-13)吸入被装筒体
内，当灌装到设定重量值 时，灌装自动停止。每灌装一具，需按一次【灌装开】按钮(图5-16)。如在灌
装过程中，需要中断灌装， 只要按【灌装停】按钮(图5-14)即可，若要真空泵停机，按【停止】按钮(图
5-18)即可。 10打印。若配置打印机的干粉灌装机，灌装停止后打印机会自动打印出本次灌装的净重、皮
重、毛重及 时间、日期、序号相对应的数据。 一、清除过滤器粉尘 在正常工作时，每装完一具筒体，本
机对过滤器自动清除一次。由于干粉具有很强的依附力，所以当需 要彻底清除过滤器的残留粉尘时，将
残留粉筒(图1-1)放在机体台面上，粉筒口和下粉口(图1-3)相对接， 并通过升降手轮(图1-17)，使下粉口
与粉筒口对接处不得漏气，将阀门(图1-5)打开，手动吸气阀门(图1- 2)关闭，把钮子开关(图5-22)扭至
【清洗】位置，此时，只要不按【停止】按钮(图5-18)，真空泵仍继续 工作，电磁阀在控制器的作用
下，通过各电磁阀之间的相互配合，对过滤器总成反复抽气、补气。利用 负压所产生的空气压力，使过
滤器得以清除。清除工作结束后，手动吸气阀门(图1-2)打开，把钮子开关 (图5-22)扭至【灌装】位置，
则又进入到灌装状态。 二、 称量标准校定 为避免在使用中操作不慎或闲人玩弄造成称重显示仪原有程
序混乱、死机等故障的发生，本仪表在其尾 部装有标定开关，在电子称正常使用中此开关断开，扳至
【0】，即使误操作，也不会出现程序混乱、死 机现象，只要在电子称使用中发现重量不准确，就应进
行称量校定，把此开关闭合，扳至【-】位置，称 量标准校定结束后，务必将此开关断开，扳至【0】位
置。 标定前准备好一个法码或一个已知其准确重量的物体，如：已知重量为“28.650”kg。按电子称显
示仪 【开机/关机】键，当显示为“-35-”时，迅速按【净/毛/设置】键(图5-3)，则显示为“-ULOAD-
”，再按【净/毛/设置】键(图5-3)，显示“××××××”内码数字，稍等便自动显示“-LOAD-”，这时把已
知 重量的物体放在称台上，按【净/毛/设置】键(图5-3)，则显示“××××××”加载内码数，稍后显示
“LOAD- in”，再按【净/毛/设置】键，显示“LO.OOO”，按【↑↓/峰值】键确认，这时末位数开始自 动循
环显示“0-9”十个数字，如标重量为“28.650”，当末位数显示“2”时，迅速按【↑↓/峰值】键 确认，当
末位数显示“8”时，迅速按【↑↓/峰值】键确认，当末位数显示“6”时，迅速按【↑↓/峰 值】键确认，当末
位数显示“5”时，迅速按【↑↓/峰值】键确认，当末位数显示“0”时，迅 速按【净/毛/设置】键。则显示
仪显示为“28.650”，随后按【开机/关机】键，将称台上的物体拿下，再 按【开机/关机］键，称台上不
放任何物体，电子称自动捉零，称量校准完毕。
可能发生的故障及排除方法
|
现象
|
故障
|
排除方法
|
|
按电源后电机不传
|
漏电保护器断开
|
检查是否漏电，排除后接通
|
|
熔断器断开或松动
|
更换、旋紧
|
|
|
热断电器断开
|
检查是否损坏，按复位钮复位
|
|
|
接触器损坏
|
修复或更换
|
|
|
控制线路是否断开
|
正确连接好
|
|
|
接通电源后漏电保护器掉闸
|
电源线连接不正确
|
把本机和三相四线电源连接正确
|
|
三相四线电源是否由一个漏电保护器输出
|
经漏电保护器输出的三相四线电源必须由一个漏电保护器输出
|
|
|
开机后，吸气管不吸气
|
管道及接头处漏气
|
排除
|
|
灌装端盖未放好
|
安放好
|
|
|
吸气电磁阀未打开
|
排除故障
|
|
|
手动阀门是否开启
|
打开
|
|
|
开机后，吸粉中断
|
吸粉管堵塞
|
拨下吸粉管，检查吸粉管变径，连接处是否堵塞
|
|
吸粉管漏气
|
排除
|
|
|
工作中过总气管内有明显的粉尘
|
过滤器损坏泄漏
|
更换
|
|
此时应检查二次过滤器
|
||
|
电机启动后，自动部分不工作
|
接触器损坏
|
更换或修复
|
|
时间继电器损坏
|
更换或修复
|
|
|
显示仪出现闪烁或数字出现异常
|
称台传感器有故障或插头松动
|
检查传感器插头内焊接是否松动，或紧固插头
|
|
灌装端盖有静电
|
称台接地线未接牢固或金属导体不合要求
|
|
|
灌到所需重量不能自动停止
|
H数值小于L数值
|
按输入L数值的办法，输入H数值，H数值必须大于L数值
|
维修保养
1、工作时，吸粉管在吸粉时，粉内不准有杂物。
2、对于超过含水率百分比的干粉，及严重腐蚀性的粉类不得使用，以免损坏设备。
3、电子称不得在潮湿、振动、摇摆的地方作业，以免损坏电子称的原件及精度。
4、设备各电器元件及显示仪内不得流入水及杂物，以防止漏电和损坏电器元件。
5、每使用5000小时后，应检查过滤器百否损坏或堵塞。
6、每次作业结束后，应关闭手吸气阀门，把扭子开关扭至【清洗】位置，对过滤器反复清除，
并将过滤器总成内的残留粉尘清理掉，随后打开过滤器总成阀门。
7、检查真空泵内油面，应在视镜的两条油标线中间。
8、真空泵在工作3-6个月后，应更换真空油一次，若在污染严重的地方。应根据具体情况酌情缩短换油
时间。
