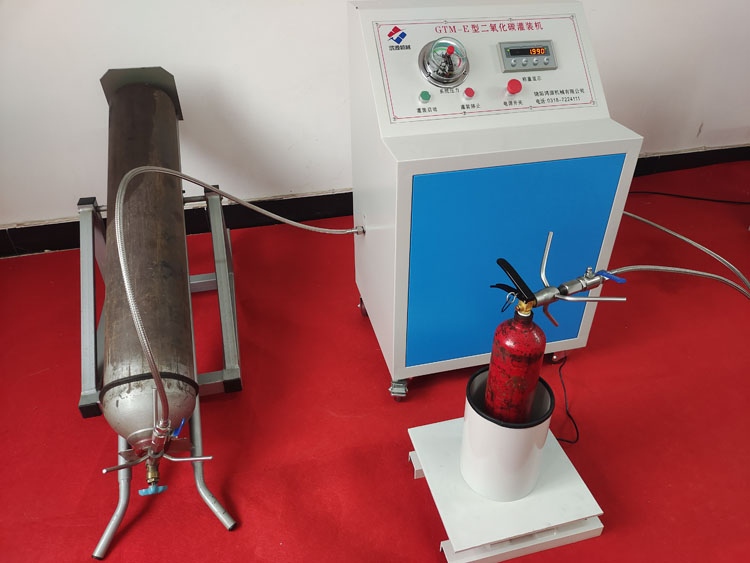

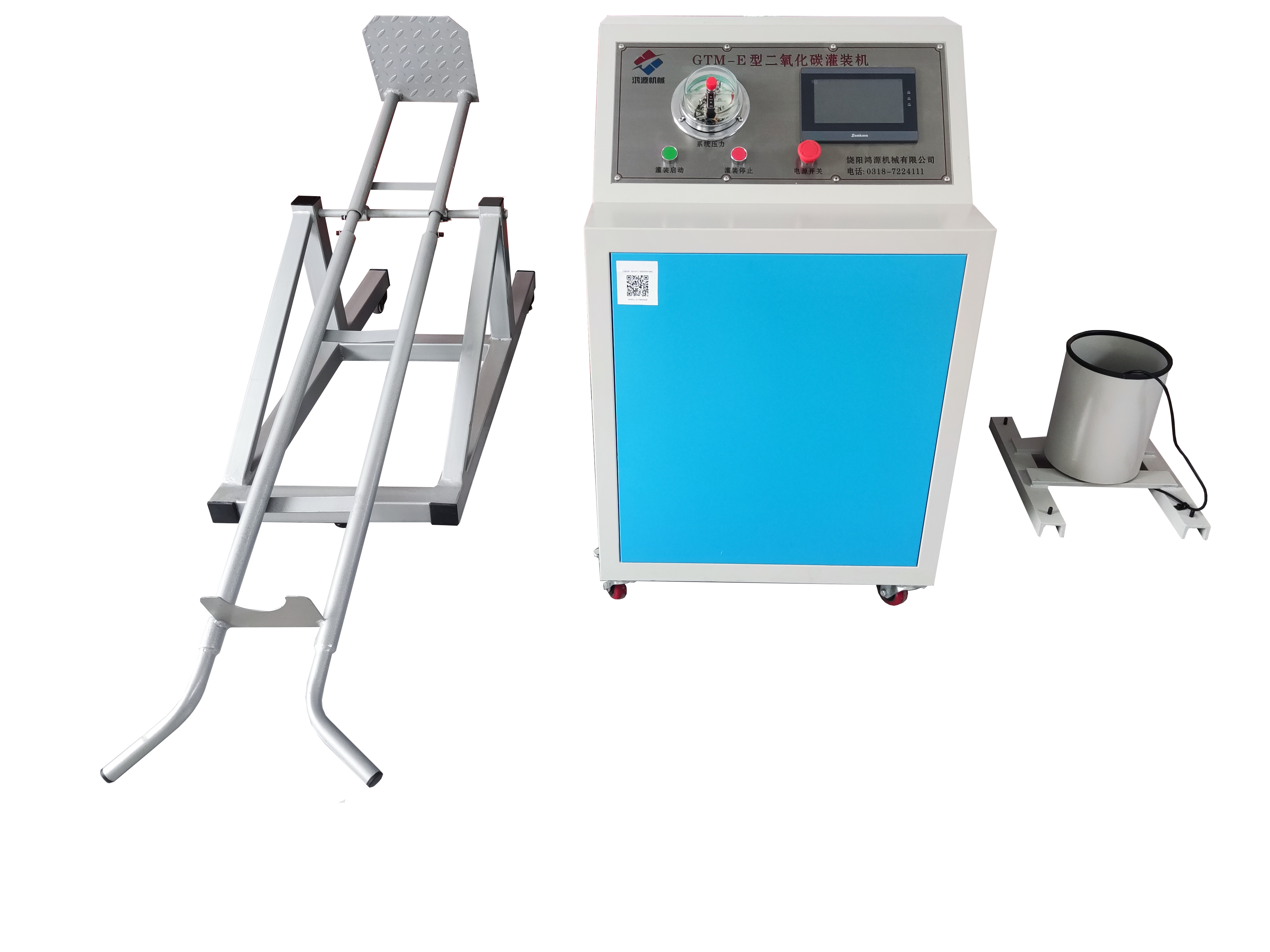

GTM-C制冷型二氧化碳灌装机

来源:鸿源机械     作者:鸿源    时间:2014-05-10 10:58:42



GTM-C(制冷型)二氧化碳灌装机

灭火器二氧化碳灌装机|消防灌装设备|灭火器维修设备|灭火器年检设备|二氧化碳灌装机


机型描述:

GTM-C型CO2灌充机是我厂科研人员参照国内外CO2灌充机的先进技术和优点,结合瓶装CO2是气液

混合物的特点,研制生产的新产品。因其是在密闭的管道和容器之间进行液态的转换,所以在灌充中速

度快、效率高,是传统CO2灌充机的理想换代设备。本机具有结构紧凑、运行平稳、节约能源、灌装准

确、用途广泛等特点,是生产和维修CO2灭火器厂家的理想首选设备。


主要技术参数:

1.灌装设备的技术参数

A.原装CO2钢瓶内压力为3~5MPa,充填压力为6~10MPa;

B.本机在灌装中,根据环境温度,将原钢瓶中的CO2的80%灌充到被装容器内;

C.充填速度:1~4kg/min

D.本机供电为380V或220V,交流,50Hz。

2.灌充机灌充时间和灌充量误差表

       规格参数
项目
MT2
MT3
MT5
MT7
灭火剂重量(kg)
2
3
5
7
灌充时间(s)
≤50
≤60
≤60
≤90



主要结构及设备的使用


GTM-C型CO2灌充机由电机、高压力泵、精密压力表、安全阀、高压球阀及与之相配套的高压管路组

成。(另可根据用户所需,配备高精度电子称及自控开关。)本设备由电机作为原动力拖动高压力泵工

作。开机前,按图所示:将带Ⅱ字夹具2(7)的高压输送管与原装CO2钢瓶(8)连接,输送管道(6)的另

一端与高压力泵(10)的进口(11)相连;充气管道(1)的一端与高压力泵(10)的出口(12)连接,另一端

由Ⅱ字夹具1(2)与被装灭火器(13)的阀相连。将连接好的管路按要求全方位复检后,接通电源。首先

打开CO2钢瓶阀门,CO2经瓶内吸管至内孔为4mm的输送管道(6)接至高压力泵的进口(11),经过高压

力泵(10)的吸收和压缩,由泵的出口(12)经充装管道(1)将CO2送至被装灭火器(13)内。在第一次充

填时由于管内有空气或CO2气体,当高压力泵运转时很容易造成气化,所以需要放气直至有液体排出,

方可开机灌装。


维护与保养:

1. 新机第一次使用的润滑油工作40小时后应进行更换,第二次更换为80小时,以后每200小时更换一

次,同时应注意清洗油池。

2. 使用中应随时检查各联接处紧固件是否松动,如有松动应立即紧固。

3. 停机后,如长时期不用应将管道及泵内余气排净。

4. 6-10个月后,需在电机前、后轴承处添加润滑剂以保证电机正常运行。

5.    泵在工作500-600小时,应检查主要零部件,如连杆、活塞、密封、阀组、柱塞,必要时更换新

的零部件。


注意事项:

1.本设备必须要有良好的保护接线。

2.停机或下班后应切断电源线。

3.本设备所有电器及线路不得注入水及其它杂物。

4.应尽量不要在振动、摇摆及严重潮湿的地方作业。

5.本机在环境温度18℃以下工作效果较佳。对于使用二氧化碳灌充设备的单位,必须做到五要和五不

要。


五要:

(1)要有上级消防主管部门核发许可证的单位方能维修生产。

(2)要有质保体系的规章制度和符合国家标准的操作工艺流程,方能维修生产。

(3)要有经过专门培训,工作认真负责,持有上岗证的固定操作人员,方能维修生产。

(4)要有通风良好、整洁、宽畅(大于20m2)的生产场地,方能维修生产。

(5)要有安全防护屏障,操作者与设备之间的屏障强度必须大于相当于120mm厚钢筋混凝土的强度,

高度必须高于操作者高度的300mm以上。

五不要:

(1)不要使用没按GB4399-84所规定做过水压试验的灭火器进行灌充。

(2)不要使用没有良好的安全接地装置的设备,以及没有保险装置的灭火剂钢瓶进行灌充。

(3)不要使用上岗时没有对控制台、仪表、管道、夹具、衡器进行全方位的检查的设备进行灌充。

(4)不要使用不符合国家有关标准的筒体、阀门、电工吸管、保险片配件进行灌充。

(5)不要使用不定期检测项目的衡器、仪表和逾期不检查的设备进行灌充。
