DSG-51型锁管机

来源:鸿源机械     作者:鸿源    时间:2014-02-23 14:53:35

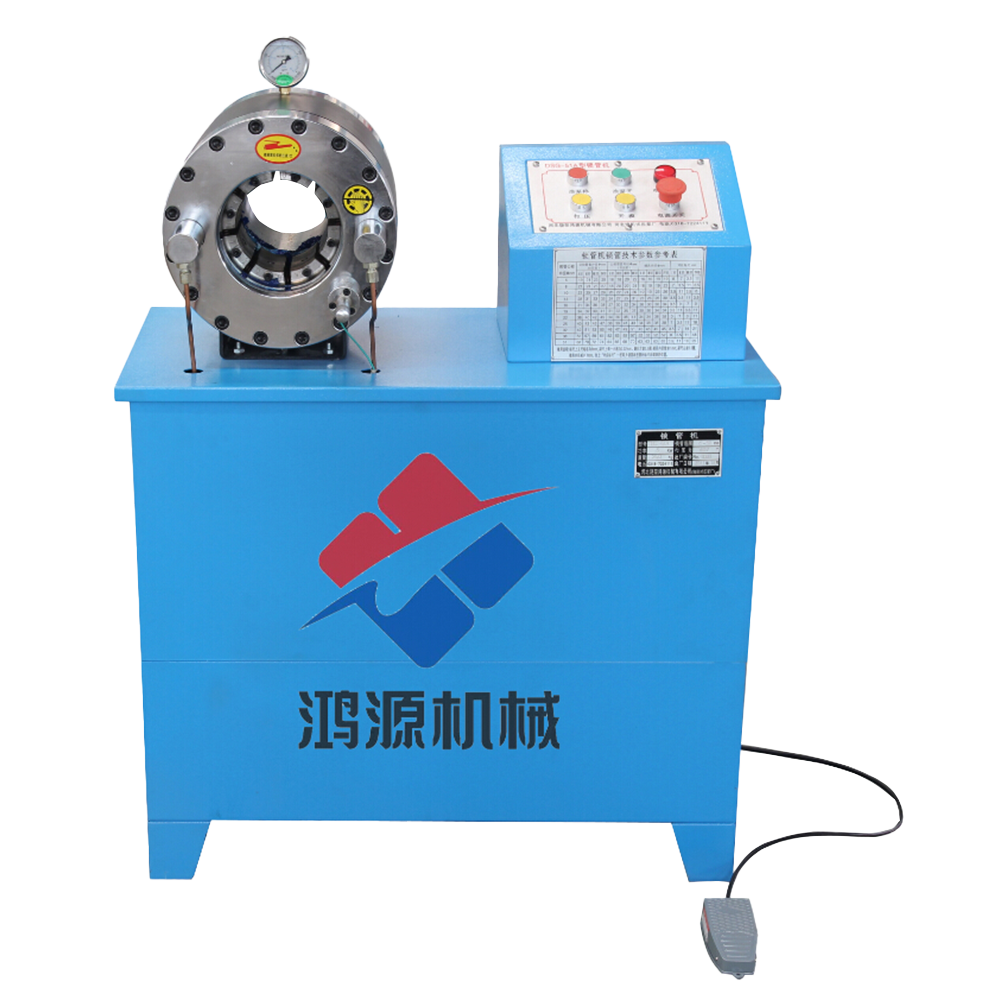

 DSG-51型锁管机


           DSG-51A型锁管机


DSG-51型锁管机

DSG-51B型多功能锁管机(锁管、剥皮)

 机型描述

我厂生产的DSG-51型锁管机适用于工业、农业和工程机械液压传动用高压胶管、纤维管、塑料管

总成的扣压加工。具有体积小、重量轻、功能多、开模快、易操作、好维修等优点,DSG-51B型锁管

机具有锁管、剥胶两种功能。

 DSG-51A/B型锁管机技术参数:

型号
DSG-51A
DSG-51B
扣压胶管内径(mm)
φ6~φ51
标尺精度(mm)
0.02
最大扣压力(T)
236
转速(r/min)
1420
油泵排量(ml/r)
10
外形尺寸(mm)
850×430×1030
功率(kW)
3
3.75
重量(kg)
240
260

 工作原理

油泵在电机驱动下,输出液压油,推动扣压油缸内的柱塞向前运动,使柱塞、前缸盖上的两个内锥套推动

具有对称锥面的模座径向收缩,实现模块对胶管的扣压。当收缩量达到标尺调定值时,扣压自动停止,

电磁换向阀换向后,液进入两个开模油缸,推动扣压柱塞反向运动,模座在弹簧作用下带动模块复原。

 安装调试

1.搬运:机器宜采用叉车搬运,并以机器底部受力,机身不允许倾斜。严禁搬抬锁头及标尺部位。

2.安装:机器需水平固定于稳固的地基上,并作接地处理。

3.注油:打开机壳,油箱中加入60L长城牌46#抗磨液压油。

4.接电:将电源线接在机器规定的电源上,点动电机观察旋向,电机旋向应与油泵所指方向一致。

5.检查标尺:标尺位于油缸前端面上(见上图),用于调节扣压管套收缩量的大小。顺时针调整,收缩

量减小;逆时针调整,收缩量增大。标尺座靠三个螺钉上的弹簧弹力压在油缸端面上,用手拉动标尺

(垂直油缸端面方向),标尺座应灵活离开油缸端面,松开后,靠弹簧弹力自动压紧在油缸上。开始扣

压前,应仔细检查标尺伸缩是否灵活。不可将标尺用螺钉紧固在油缸上,否则会损坏标尺。

6.  压力调整:机器系统最大压力为20Mpa,靠溢流阀调整。顺时针调整压力增大,逆时针调整压力减

小。(出厂时已调好,必要时可以自行调整)

7.开模速度调整:开模速度的快慢,由分流阀控制,顺时针调整,开模速度加快,逆时针调整,开模速

度减慢,但开模速度过快会使噪音增大。(出厂时已调好,必要时可以自行调整)

 操作

1.机器初次使用时应空扣压20~30次,观察各部位均正常后方可使用。锁管机在冬季使用时应空载扣压

20-30次,以使油温增高一些。

2.按下开模按钮,打开模具座。根据所扣压胶管规格选用相应的模具安装在模座上,并调整标尺刻度。

3.把带有接头的胶管置于锁头内适当位置,使得一次扣压全部长度。

4.按下扣压按钮执行扣压操作,直至锁头停止扣压为止。

5.按下开模按钮,取出扣压成的胶管总成。用游标卡尺检测扣压后的管套外径尺寸,如与参数表不符,

应精调标尺刻度,并重复上述操作,直到符合要求为止。

试例

扣压Φ19Ⅲ层胶管(按JB1885-77标准制造)

从锁管技术参数参考表中查得Φ19Ⅲ层胶管胶套外径扣压前为39mm,扣压后为35mm,应选用得模具内径

为Φ34,对应标尺为3.5。将内径为Φ34模具置于模具内,并将标尺刻度旋至3.5处,将胶管剥皮后与接

头组装好。按“操作”中得步骤进行扣压操作,扣压完毕后测量管套外径,如测得尺寸为Φ35 mm,则完

成扣压。如扣压直径不符,精调标尺后重新扣压,例:测得尺寸为Φ35.5mm,则逆时针调整标尺1.75圈

即可。因胶管及管套的生产厂家不同,产品的具体尺寸、材质可能不尽相同,因此表中数据仅供参考,

具体扣压尺寸应以压力实验为依据。

 注意事项

1.扣压时要尽可能将接头置于模具中心,不要压在六角螺母上。

2.防止工具和其他异物进入锁头。

3.每次在工作完毕后必须使八块模座张开到最大程度,这样可使弹簧处于张开状态。否则将损坏弹簧。

4.工作时不要把手伸进锁头内。

5.剥皮工具必需牢固安装于剥皮电机连接盘上,剥皮机构不工作时把剥皮工具卸掉,以免意外伤人。

6.维修时必须切断电源。

7.因不同厂家的管套内径差异较大,胶管剥皮时,剥皮刀具径向位置调整应以每批所用管套内径为依

据。

 维护保养

油箱中的液压油要经常检查,发现油量不足要及时补油;油液污染后要过滤或更换。锁头要保持内部清

洁,以免加工中杂物经模具进入锁头油缸,而影响正常使用。及时擦拭模具体中扣压接头时带入的杂

物,并要经常给模具体中加入适量的黄油进行润滑。
