DSG-150高压大口径锁管机

来源:鸿源机械     作者:鸿源    时间:2014-02-27 14:43:01

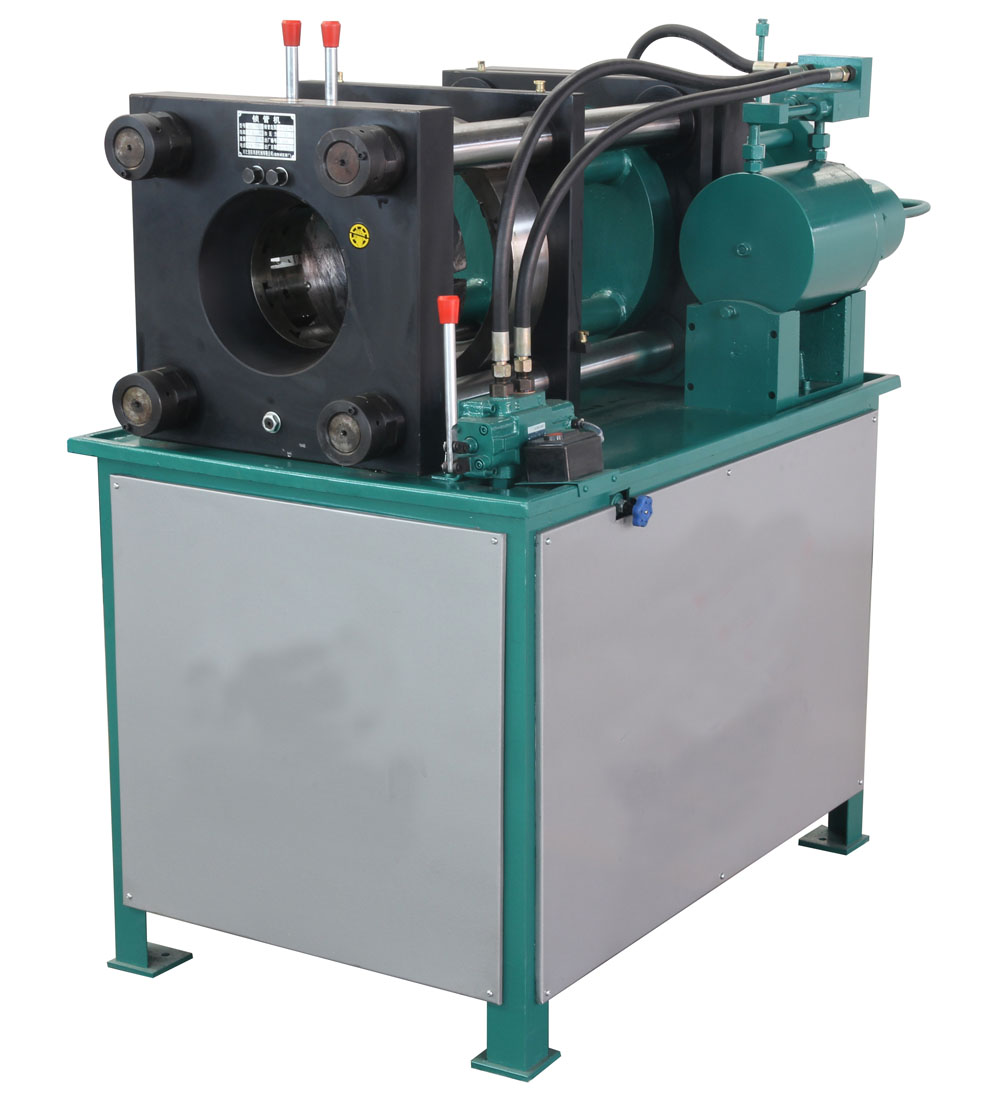

DSG-150高压大口径锁管机



DSG-150型锁管机技术参数:
最大扣压力:1130吨
功   率: 7.5KW
转   速:1440r/min
油泵排量: 58升/分
油箱容量:100kg
设备外形尺寸(长×宽×高):1800×900×1500
重    量:1500kg

工作原理及工作过程
扣压机构是本机工作机构。压套在油缸活塞的带动下实现往复运动,对安装在固定板导套上的弹簧压头不断压紧和放松,将装好的管头,外套、芯子放入弹簧压头中间圆孔内,开动电机、油泵、控制阀,驱使油缸柱塞运动,通过带有锥度内壁的压套,压紧带有同样锥度的弹簧压头外壁,实现压合目的。换向后,压套反方向运动,弹簧压头复原,将高压胶管接头取出。


使用说明
1)油箱应加46#抗磨液压油达到油箱高度的70%
2)工作前,启动电动机三分钟,空载往复运行二分钟,各模块均涂黄油润滑。
3)各油杯均加20#-30#机械油。
4)在使用本机扣压胶管前,模座外锥面和压套内锥面都必须用高级润滑剂(二硫化钼)涂覆,以减少磨损。特别对Φ32以上的胶管每扣压30-40根就需涂一次(每次不必太多)。
(5)在使用Φ18-Φ65模具时,用中间模具将模座和小模具衔接而成为组合模具,然后再进行扣压。
6在扣压大法兰、大弯头高压管,不能伸进机内时,可将固定扩大手柄的两个螺丝松开,以使开口张大。放入胶管后,随之将扩大手柄扳回原工作位置,用螺丝固定,即可进行扣压,一头扣压完毕,另一头重复上述操作即可完成扣压。对于一般高压胶管的扣压,扩大手柄放在工作位置就不用动。
(7)工作完毕,模座和压套均要擦干净加油,使锥套和模座分开,使内弹簧放松,最后停机。
(8)应注意的是:开机前务必将增大手柄放在工作位置上,否则会损坏本机。

 扣压各种胶管所需夹爪、压力参数表(供参考)


小模具
名称
型号
胶管内径
胶管外径
使用模具
半扣压表
压力MPa
全扣压表
压力MPa
1
Φ4
Φ13
Φ13


2
Φ6
Φ15
Φ17
Φ15
5.5
6
6~8
9~11
3
Φ8
Φ17
Φ19
Φ18
6~6.5
6.5~7
8~10
11~12
4
Φ10
Φ19
Φ21
Φ21
6.5~7
7.5~8
10~11
13~16
5
Φ13
Φ23
Φ25
Φ27
Φ25
8.5~9
10~11
14~17
15~18
6
Φ16
Φ26
Φ28
Φ28
9~10
10~11
15~18
18~22
7
Φ19
Φ29
Φ31
Φ35
Φ30
9
11~12
22~24
15~17
20~22
29~31
8
Φ22
Φ32
Φ34
Φ38
Φ34
12~13
14~16
20~25
17~19
19~21
25~30
9
Φ25
Φ36
Φ38
Φ42
Φ38
10~11
15~16
26~28
16~18
20~24
28~32
10
Φ32
Φ44
Φ46
Φ50
Φ42
Φ45
12~13
16~18
32
18~22
30~34
32~38
11
Φ38
Φ50
Φ52
Φ60
Φ50
Φ55
14
20
26~30
22~26
28~32
44~48
12
Φ51
Φ63
Φ65
Φ69
Φ60
Φ65
25
30
35
26~28
40
48
13
Φ63
Φ78
Φ80
Φ78
20
28

大模具
名称
型号
胶管内径
胶管外径
使用模具
半扣压表压力MPa
全扣压表压力MPa
14
Φ76
Φ91
Φ93
Φ95
Φ82
20
25

15
Φ89
Φ99
Φ101
Φ97


16
Φ89
Φ102
Φ120
Φ111
Φ121


17
Φ102
Φ113
Φ127


18
Φ102
Φ120
Φ127
Φ137


19
Φ127
Φ140
Φ143
Φ145


20
Φ127
Φ145
Φ153
Φ165


21
Φ150
Φ186
Φ192
Φ187





 安装与使用
(1)本机要安装在车间内水平地基上。
(2)安装调试时厂家已做空载运转,并对管接头进行压合试验,确认满足设计要求后,方确定出厂。
(3)扣压不同规格的胶管,应更换不同规格的模具。
(4)长期使用后发现有漏油现象时,要及时更换油缸或密封系统中的液压密封件。
(5)液压油选用20#、30#机械油各一半,油温一般控制在30℃~35℃为宜。
(6)对压合机构的工作情况要经常注意,定期保养和维修,以保证设备正常运转。
